霍尔电流传感器可以分为很多种，如果按照原理可以分为开环霍尔电流传感器（Open Loop Hall Effect）和闭环霍尔电流传感器(Close Loop Hall Effect)。基于开环原理的电流传感器结构简单，可靠性好，过载能力强，体积较小，但也有很多缺点，如温度影响大，精度低，反应时间不够快，频带宽度窄等。而闭环霍尔电流传感器等特点是精度高，响应快，频带宽，但同时也有缺点，即过载能力差，体积较大，工艺比较复杂，同时价格也偏高。
1、原理图如下：

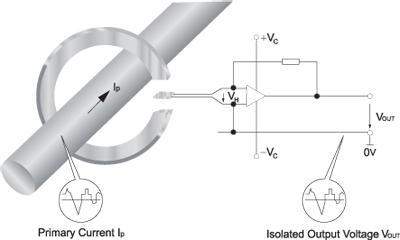

开环原理霍尔电流传感器示意图

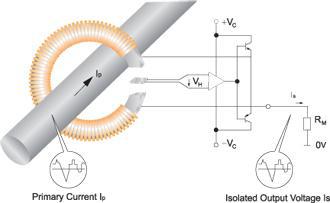

闭环原理霍尔电流传感器示意图
二、 霍尔电流传感器的工作原理
霍尔电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应原理。
2.1 电流传感器的输出信号
当原边导线经过电流传感器时， 原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式： IS*NS= IP*NP。 其中，IS—副边电流；IP—原边电流；NP—原边线圈匝 数；NS—副边圈匝数；NP / NS—匝数比，一般取NP=1。
电流传感器的输出信号是副边电流IS， 它与输入信号 （原边电流IP）成正比，IS 一般小，只有10~400mA。如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。
2.2 电流传感器供电电压VA
VA指电流传感器的供电电压， 它必须在传感器所规定的范围内。超过此范围，传感器不能正常工作或可靠性降低。另外，传感器的供电电压VA又分为正极供电电压VA+和负极
供电电压 VA-。要注意单相供电的传感器，其供电电压 VAmin是双相供电电压VAmin 的2倍， 所以其测量范围要高于双相供电的传感器。
2.3 测量范围Ipmax
测量范围指电流传感器可测量的最大电流值，测量范围一般高于标准额定值I 。
霍尔电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应原理。它有两种工作方式，即磁平衡式和直式。霍尔电流传感器一般由原边电路、聚磁环、霍尔器件、（次级线圈）和放大电路等组成。
直放式电流传感器（开环式）：当电流通过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。这一信号经信号放大器放大后 直接输出，一般的额定输出标定为4V。
磁平衡式电流传感器（闭环式）：磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈，电流所产生的磁场进行补偿，从而使霍尔器件处于检测零磁通的工作状态。当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式： IS* NS= IP*NP。（其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比，一般取NP=1。）
磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上， 所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。 这一电流再通过多匝绕组产生磁场 ，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场， 使霍尔器件的输出逐渐减小。当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起指示零磁通的作用 ，此时可以通过Is来平衡。被测电流的任何变化都会破坏这一平衡。
一旦磁场失去平衡，霍尔器件就有信号输出。经功率放大后，立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。从磁场失衡到再次平衡，所需的时间理论上不到1μs，这是一个动态平衡的过程。

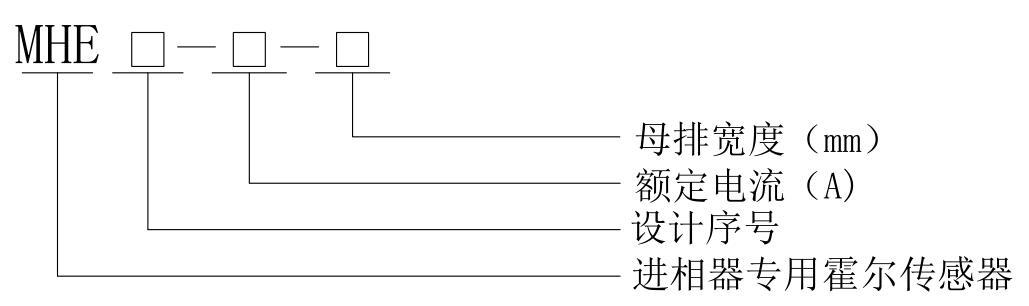

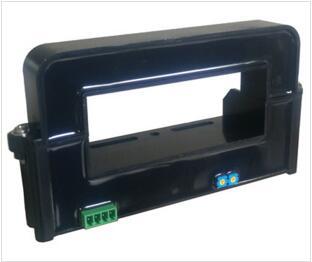

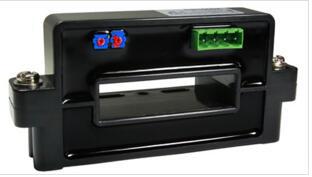

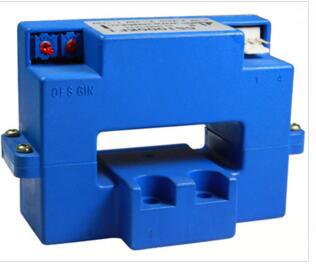

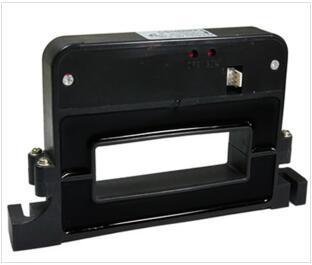

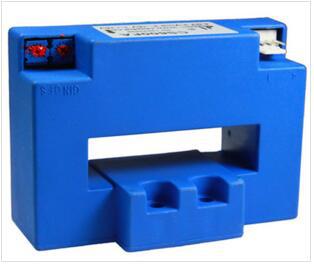

三、 霍尔电流传感器型号说明

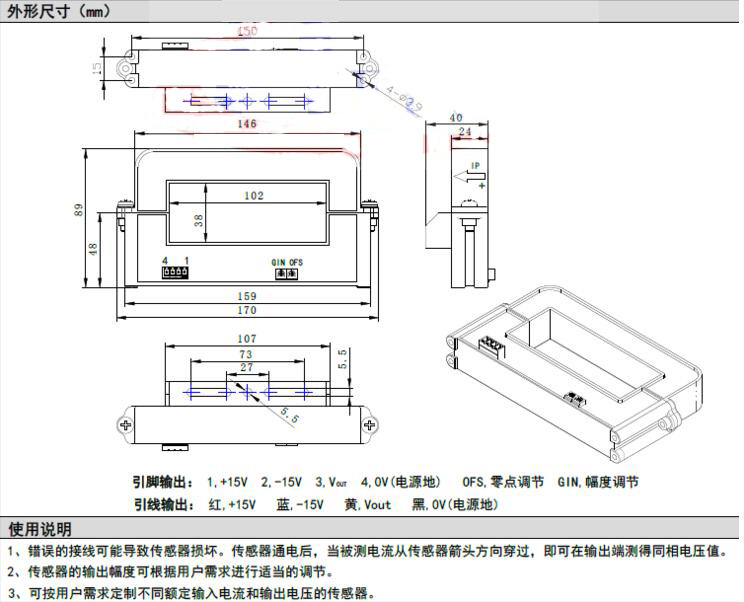

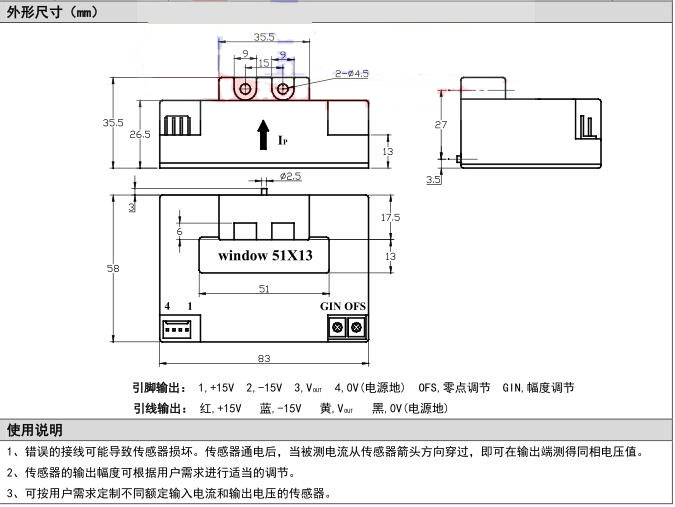

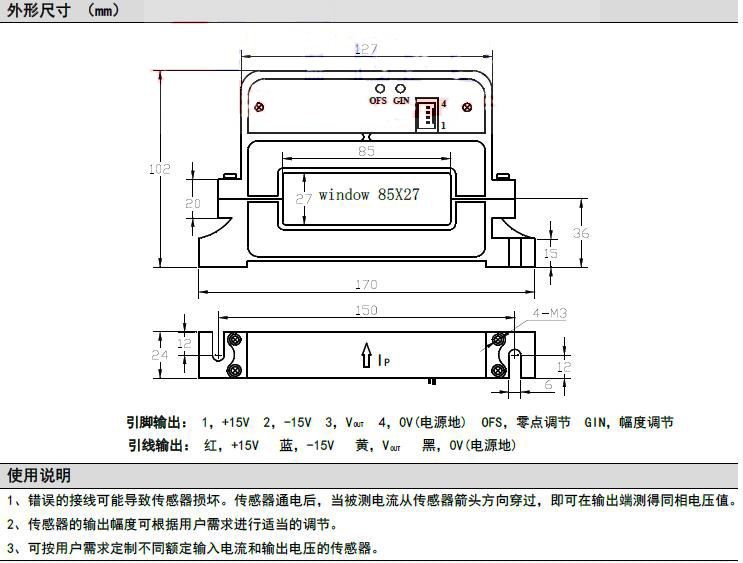

四、 霍尔电流传感器外形尺寸

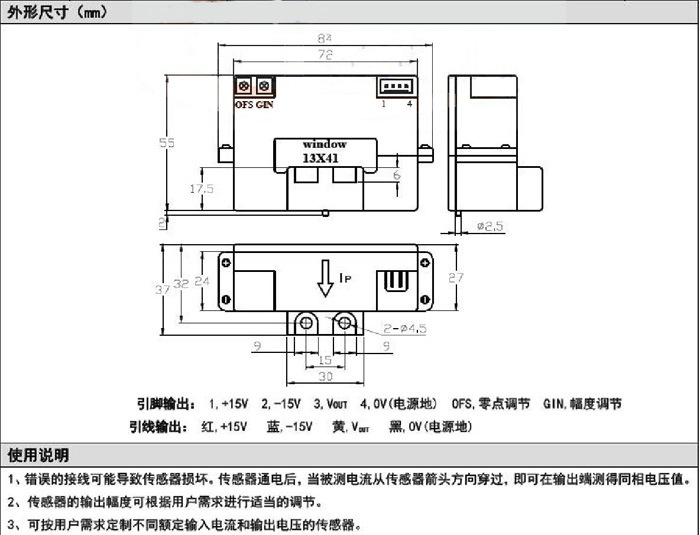

1、MHE1-400-40外形尺寸

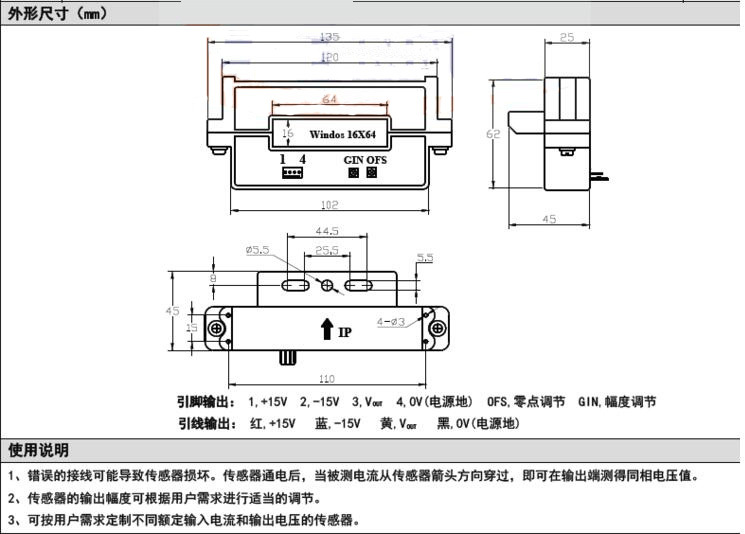

2、MHE2-600-50外形尺寸
3、MHE3-800（1000）-60外形尺寸
4、MHE4-1500-80外形尺寸
5、MHE5-2000-100外形尺寸
