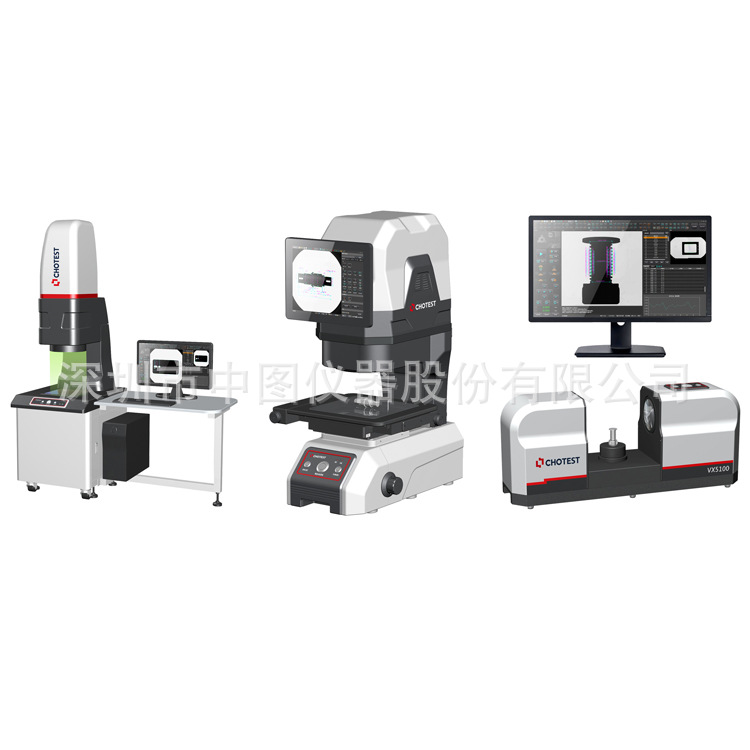

传统测量仪器在现代工业化实际性应用中都存在一些不可避免的弊端，因而无法达到人们的预期效果，为了满足现代化生产行业需求，提升测量准确度，中图仪器在大视野、大景深一键闪测技术上，推出VX系列全自动图像尺寸测量仪设备，充分发挥闪测和影像的双重优势，测量范围可达430mmx330mm，在短时间内可以完成多个工件的测量任务，并且测量数据，不需要反复进行检验测量，节省企业的人力、时间成本。
产品优点
【一键闪测，批量更快】
1.任意摆放产品，无需夹具定位，仪器自动识别，自动匹配模板，一键测量；
2.多可同时测量512个部位；
3.支持CAD图纸导入，一键自动匹配测量；
4.CNC模式下，可快速地进行批量测量。
【计算，稳定可靠】
1.高分辨率镜头和2000万高像素工业相机，1%亚像素图像处理，高精度算法分析；
2.自动对焦，排除人为测量操作干扰，且重复聚焦一致性高；
3.自动识别测量部位，每次都能获得统一稳定的测量结果。
【操作简单，轻松无忧】
1.任何人都能很快上手，无需复杂培训；
2.简洁的操作界面，任何人都能轻松设定和测量；
3.测量现场立即评价测量尺寸偏差，一键生成统计分析、检测结果报告等。
【功能丰富，自动报表】
1.提供多达80种提取分析工具和多种专用测量工具；
2.自动输出SPC分析报告；
3.具有强大的远程数据输出功能。
VX系列全自动图像尺寸测量仪设备仪器设备构造简单，极易上手和操作，设备的性能也很稳定可靠。高精度与高效率的光学影像测量系统替代了传统影像测量设备。双远心光学镜头结合高精度影像测量技术，能在数秒内对工件完成快速测量，并主动生成检测报告，真正实现一键式快速测量。
测量软件功能
【测量功能】
1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、近点等。
2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。
5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
7.支持公差批量设置、比例等级划分、颜色自定义管理。
【记录管理功能】
1.将所有测量记录进行集中式管理。
2.CNC测量支持扫码枪输入。
3.按工件型号、工件名称、检测日期、工件识别码等进行查询。
【数据输出功能】
1.可输出Excel、Word、 TXT 报表和 AutoCAD 文件。
2.支持实时输出至 excel 模版，可定制模版。
3.输出SPC分析报告，可输出统计值（如CA、PPK、CPK、PP等）及控制图（如均值与极差图、均值与标准差图、中位数与极差图、单值与移动极差图）。
4.支持Q-DAS传输，支持定制远程数据对接。
VX系列全自动图像尺寸测量仪设备可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等领域。
