基于LM PLC控制的太阳能自动跟踪系统

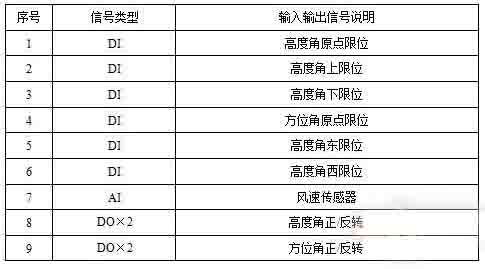

表2-1 系统信号表

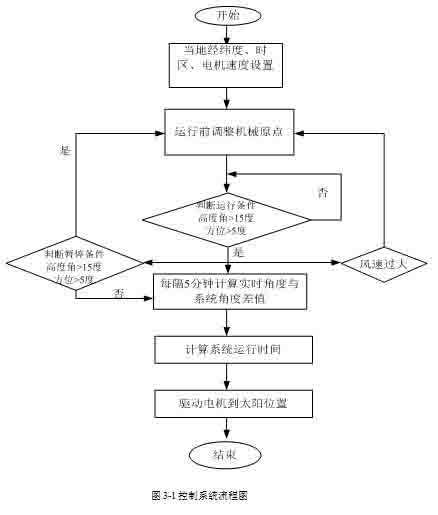

　　在的整个过程中，跟踪器能够获得优的高度角和方位角，电池板能够接收到大太阳日辐射量。系统用一套公式由PLC计算出实际时刻太阳所在的高度角和方位角，根据实时太阳高度角和方位角与跟踪装置实际的高度角和方位角的差值，以及驱动装置的运转速度，计算出执行机构的跟踪运行时间。后通过程序执行驱动电机达到要求的位置，实现对高度角和方位角的跟踪。

3 系统软件设计

　　跟踪模式的判断过程完全由软件实现，灵活度高，可以针对不同地区和不同的气候进行调整，从而提高光伏电站的发电效率。还可以根据需要增加光强传感器、风力传感器等多传感装置，提高安全性和更高的控制要。

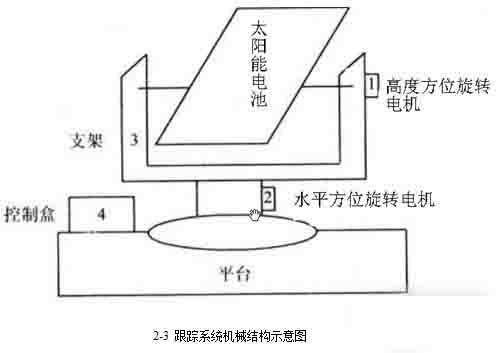

　　通过程序控制，可以自动判断是否满足运行条件从而达到自动启动运行装置、自动停止、返回初始状态等控制。增加风力传感器用于对系统的保护作用，当风力大于一定数值时，系统停止工作，复位到原点，风速满足工作条件时，系统自动开始工作。太阳能电池板有两个自由度，控制机构对高度角和方位角两个方向进行调整。当电池板转到尽头时，由于跟踪装置装了限位传感器，到限位触点时自动切断输出，电机停止工作。

4 结论

　　本文介绍了基于和利时LM PLC控制的双轴太阳能自动跟踪系统，系统采用视日运动轨迹跟踪方法设计，实现自动检测运行条件，达到实时跟踪太阳的效果。以和利时PLC作为主控单元，由PLC程序通过算法计算出太阳实时位置与系统位置的角度差，再由旋转电机的运行速度计算出运行时间。通过PLC程序的逻辑控制关系，驱动电机转动，达到自动跟踪太阳位置的功能。因此使得该自动跟踪系统的准确性高、可靠性强，即使在天气变化比较复杂的情况下系统也能正常工作，提高太阳能的利用效率。因为PLC具有很强的可编程性，客户可以根据自己的要求来修改编写控制程序，达到佳的控制效果。对于串、并联的大型光伏太阳能阵列系统的控制，可以通过LM PLC的通讯，组成通讯网络进行集中控制。由此可见基于和利时LM PLC开发的太阳能自动跟踪系统具有精度高、能实时跟踪太阳变化、通讯组网方便等特点，能够满足客户的需求。

基于PLC控制器的矿井信号系统的设计

　　绞车房信号箱主要完成井口、井底提升信号的数字和汉字显示及声音提示，前一次或前几次信号的存储记忆和显示。完成急停信号对安全回路的闭锁，换程信号的发出，停车信号的闭锁等功能。

　　保护系统主要包含故障信号预报、事故停车信号、紧急停车信号等。当提升机控制系统发生故障时由保护系统发送信号到，然后由PLC控制器发出信号到绞车房，并进行相应的操作，对煤矿的安全起到很重要的作用。

　　2 系统分析

　　2．1 系统功能

　　设计出的以PLC为核心的矿井副井提升信号系统可以实现以下功能：1）提升信号有数字显示功能；2）提升指令有汉字显示功能；3）急停报警功能和急停扩展功能；4）井上下信号必须一致方可开车；5）井下信号只能通过井上信号才能传至绞车房，不能直接传至绞车房；6）事故点个停车点，均由井上、下直接传至绞车房，停止绞车运行；7）实现方向闭锁功能；8）实现快慢连锁功能。

　　2．2 系统工作原理

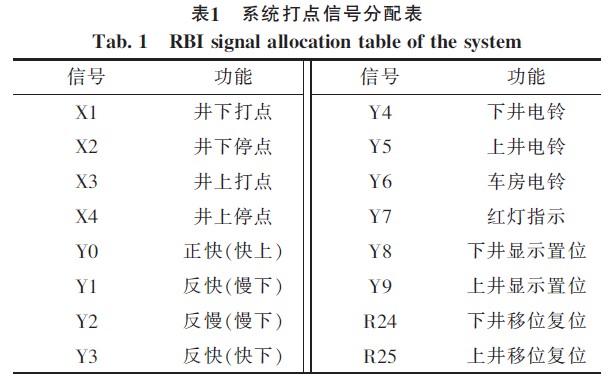

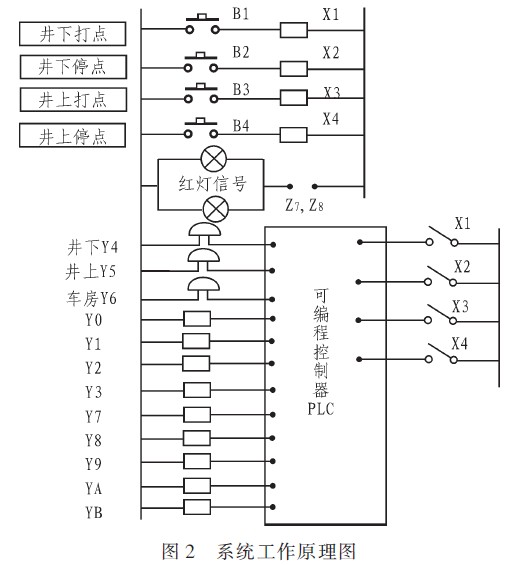

　　该系统的工作原理图如图2所示，其打点信号的分配见表1。

　　系统的工作原理图

　　打点信号的分配
