一、适用范围：
1.1适用于工业及商业用途点型可燃气体探测器、家用可燃气体探测器、工业及商业用途便携式可燃气体探测器、家用和小型餐饮厨房用燃气报警器及传感器、家用燃气报警器及传感器的各功能性试验以及在高低温、湿热环境下功能性试验；
1.2可燃气体探测器检测项目如下：
1.2.1报警动作值试验
1.2.2量程指示偏差试验
1.2.3响应时间试验
1.2.4方位试验
1.2.5报警重复性试验
1.2.6预热期间报警试验
1.2.7高速气流试验
1.2.8采样气流变化试验（仅适用于吸气试样）
1.2.9线路传输性能试验（仅适用于系统式试样）”
1.2.10探测器互换性能试验（仅适用于系统式试样）
1.2.11电池容量试验
1.2.12电压波动试验
1.2.13高温（运行）试验
1.2.14低温（运行）试验、恒定湿热（运行）试验
1.2.15抗气体干扰性能试验（不适用于测量范围在3%LEL以下的试样）
1.2.16抗中毒性能试验
1.2.17抗高浓度气体冲击性能试验
1.2.18低浓度运行试验
1.2.19长期稳定性试验等;
1.2.20防爆性能试验；
1.2.21一氧化碳低浓度响应性能试验(仅适用于探测一氧化碳的试样)
二、仪器主要优点：
2.1功能：此台试验箱为综合试验箱，检测项目多功能齐全。共检测项目21项目；
2.2操作简单、智能程度高，把复杂的程序简单化，提供了精度和操作便捷；
2.3配置配比箱，可以把一些试验在箱外执行；
2.4采用质量流量计+程序设计，配比混合气体非常方便和快捷；
2.5用于实验室多功能性全面检验，功能性强，检验项目全面涵盖了GB15322.1~3-2019标准所需的检验项目；
2.6为企业单位单独开发了具有特色的试验箱，可以节省设备采购成本和使用空间；
2.7具有以下试验板块：
2.7.1通用功能检测：报警动作值试验、量程指示偏差试验、方位试验、报警重复性试验、方位试验、报警重复性试验、预热期间报警试验、采样气流变化试验（仅适用于吸气试样）、线路传输性能试验（仅适用于系统式试样）、探测器互换性能试验（仅适用于系统式试样）、电池容量试验、电压容量试验、低浓度运行试验、长期稳定性试验等、一氧化碳浓度响应性能试验（仅适用于探测一氧化碳的试样）；
2.7.2环境运行试验：高温（运行）试验、低温（运行）试验、恒定湿热（运行）试验；
2.7.3抗气体干扰性能试验：抗气体干扰性能试验（不适用于测量范围在3%LEL以下试样）；
2.7.4抗中毒性能试验；
2.7.5流量控制输入试验：抗高浓度气体冲击性能试验、响应时间试验；
2.7.6放爆性能试验：在隔爆试验箱内进行；
三、符合标准：
3.1符合GB15322.1-2019第5.3节、GB15322.2-2019第4.3节、GB15322.3-2019第5.3节“报警动作值试验”；
3.2符合GB15322.1-2019第5.4节、GB15322.2-2019第4.4节、GB15322.3-2019第5.4节“量程指示偏差试验”；
3.3符合GB15322.1-2019第5.5节、GB15322.2-2019第4.5节、GB15322.3-2019第5.5节“响应时间试验”；
3.4符合GB15322.1-2019第5.6节、GB15322.2-2019第4.6节、GB15322.3-2019第5.6节“方位试验”；
3.5符合GB15322.1-2019第5.7节、GB15322.2-2019第4.7节、GB15322.3-2019第5.7节“报警重复性试验”；
3.6符合GB15322.2-2019第4.8节“预热期间报警试验”：
3.7符合GB15322.1-2019第5.8节、GB15322.3-2019第5.8节“高速气流试验”；
3.8符合GB15322.1-2019第5.9节“采样气流变化试验（仅适用于吸气试样）”；
3.9符合GB15322.1-2019第5.10节“线路传输性能试验（仅适用于系统式试样）”；
3.10符合GB15322.1-2019第5.11节“探测器互换性能试验（仅适用于系统式试样）”；
3.11符合GB15322.2-2019第4.11节、GB15322.3-2019第5.9节“电池容量试验”；
3.12符合GB15322.1-2019第5.12节、GB15322.2-2019第4.10节“电压波动试验”；
3.13符合GB15322.1-2019第5.20节、GB15322.2-2019第4.19节、GB15322.3-2019第
5.12节“高温（运行）试验”；
3.14符合GB15322.1-2019第5.21节、GB15322.2-2019第4.20节、GB15322.3-2019第5.13节“低温（运行）试验”；
315符合GB15322.1-2019第5.22节、GB15322.2-2019第4.21节、GB15322.3-2019第5.14节“恒定湿热（运行）试验”；
3.16符合GB15322.1-2019第5.26节“抗气体干扰性能试验（不适用于测量范围在3%LEL以下的试样）”；
3.17符合GB15322.1-2019第5.27节、GB15322.2-2019第4.26节、GB15322.3-2019第5.18节“抗中毒性能试验”；
3.18符合GB15322.1-2019第5.28节、GB15322.3-2019第5.19节“抗高浓度气体冲击性能试验”；
3.19符合GB15322.1-2019第5.29节、GB15322.2-2019第4.27节、GB15322.3-2019第5.20节“低浓度运行试验”；
3.20符合GB15322.1-2019第5.30节、GB15322.2-2019第4.28节“长期稳定性试验”；
3.21符合GB15322.2-2019第4.9节“防爆性能试验”；
3.22符合GB/T34004-2017《家用和小型餐饮厨房用燃气报警器及传感器 》第5.3.2.3.4节“报警浓度试验”、5.3.2.3.5节“响应时间试验”、5.3.2.3.6节“抗干扰气体性能试验”、5.3.2.3.7节“选择性能试验”、5.3.2.3.9节“耐电源电压波动性能试验（使用电池的报警器除外）、5.3.2.3.17节“耐高温性能试验”、5.3.2.3.18节“耐低温性能试验”、5.3.2.3.19节“耐恒定湿热性能试验”、5.3.2.3.20节“耐气体冲击性能试验”、5.3.2.3.21节“耐硅中毒性能试验（使用电化学式传感器的报警器除外）、5.3.2.3.22节“长期稳定性能试验”、5.3.2.3.23节“不通电放置性能试验”、5.3.2.3.27节“高浓度气体耐久性能试验”、5.3.2.3.28节“停止功能试验”、5.3.2.3.31节“低电压时的报警动作试验”；
3.23符合CJ/T347-2010《家用燃气报警器及传感器》第4.3.6节“报警浓度试验”、4.3.7节“响应时间试验”、4.3.8节“抗干扰气体性能试验”、4.3.10节“耐电源电压波动性能试验”、4.3.11节“耐环境性能试验”、4.3.12节“耐气体性能试验”、4.3.13节“耐硅中毒性能试验（使用电化学式传感器的报警器除外)、4.3.14节“长期稳定性能试验”、4.315节“不通电放置性能试验”、4.3.18节“高浓度气体耐久性能试验”、4.3.19节“消音功能试验”；
2.23符合GB16808《可燃气体报警控制器》第5.2节“可燃气体浓度显示功能试验”、5.3节“可燃气体报警功能试验”、5.4节“故障报警功能试验”、5.5节“自检功能试验”、5.17节“低温（运行）试验”、5.18节“恒定湿热（运行）试验”。
四、性能参数：
4.1仪器组成：由闭环风洞、涡流机、电机、导流板、整流栅、进风门、排气门、蒸发器、加热器、可燃气体探测器试验架、可燃气体入口、气体分析仪、温湿度测量仪、风速计、加湿门组成；
4.2试验箱体:
4.2.1为闭环箱体,标准闭环风道式，保温层为150mm，箱体内壁为USU304#不锈钢板，厚1.5mm,内室尺寸有效横断面为400mm*400mm，测试区规格为400mm*400mm*400mm；
4.2.2有两个规格产品，订货和报价不一样；
4.2.3企业版：用于生产企业做产品检测，功能比较单一。风洞内容积0.5m3；外尺寸为长2500mm，宽1200mm，高2000mm，
4.2.4实验室版：用于实验室检测不同可燃气体探测器，功能复杂，检测项目多。风洞内容积1.1m3；尺寸规格为长长4750mmmm，宽1500mm，高高2350mm；
4.3通风机：风速范围0m/s～6.5m/s连续可调；
4.4风速计：测量范围0m/s~10m/s，测量误差±5%，分辨率m/s；
4.5高低温试验以及恒定湿热试验：
4.5.1 温度范围：-40℃ ～ 75℃；
4.5.2温度波动度：±0.5℃；
4.5.3温度偏差：≤±2℃；
4.5.4湿度偏差：≤±3%；
4.5.5高温（运行）试验：
4.5.5.1升温速率：≤1℃/min(空载非线性)；
4.5.5.2箱内气流速率稳定：0.8m/s±0.2m/s；
4.5.6高温（运行）试验：
4.5.6.1降温速率：≤1℃/min(空载非线性)；
4.5.6.2箱内气流速率稳定：0.8m/s±0.2m/s；
4.5.7恒定湿热（运行）试验：
4.5.7.1升温速率：≤1℃/min(空载非线性)；
4.5.7.2加湿速率：≤5%/min(空载非线性)；
4.5.8压缩机:法国原装进口全密式双压缩机；
4.5.9冷媒:环保冷媒R404A；
4.5.10冷凝器:鳍片式附散热马达；
4.5.11蒸发器:鳍片式多段式自动负载容量调整；
4.5.12保温材质:硬质Polyurethane发泡及玻璃棉；
4.5.13送风循环系统:采用多翼式扇叶(SIRCCO FAN)；
4.5.14控制系统：
4.5.14.1原装进口，全中文液晶7寸显示LCD触摸式面板，画面对谈式输入资料, 温度湿度可程控，曲线显示，设定值/显示值曲线。支持U盘直接导出温度记录数据，可分别显示多种警报，故障发生时可通过荧幕显示故障，消除故障，消除误操作。多组PID控制机能，精密监控功能，且以资料形式显示于荧幕上．
4.5.14.2控制器规格:
a.精度: 温度±0.1℃＋1digit；
b.分辨率:温度±；
c.具有上下限待机及警报功能
d.温度入力信号选择PT 100Ω×2（干球及湿球）
e.温度变换出力:4～20mA
f.6组P.I.D控制参数设定,P.I.D自动演算；
4.5.14.3画面显示功能:
a. 触摸式输入, 荧幕直接显示选项
b.温度设定（SV）与实际（PV）值直接显示（英文表示）
c.可显示目前执行程序号码,段次,剩余时间及循环次数
d.运转累计时间功能
e.温度程序设定值以图形曲线显示,具实时显示程序曲线执行功能
f.具单独程序编辑画面, 直接输入温度及时间
4.5.14.4程序容量及控制功能:
a.可使用的程序组:最大50组
b.可使用的记忆容量:共5000SEGMENTS
c.可重复执行命令:每一个命令可达9999次
d.程序之制作采对谈式,具有编辑、清除、插入等功能
e.SEGMENTS时间设定0～530Hour59Min
f.具有断电程序记忆,复电后自动啓动并接续执行程序功能(可保存10年以上)
g.程序执行时可实时显示图形曲线
h.具有日期,时间调整功能
i.按键及画面锁定（LOCK）功能
4.6可燃气体检测：
4.6.1甲烷(CH4)、丙烷（C3H8）、一氧化碳（CO)分析仪：
4.6.2甲烷(CH4)量程：0~5%；
4.6.3丙烷（C3H8）量程：0~5%；
4.6.4一氧化碳（CO)量程：0~1000ppm；
4.6.5分辨率：%，1ppm；
4.6.6精度：≤±2%FS；
4.6.7重复性：≤±1%；
图2、分析仪器
4.7抗气体干扰性能试验（不适用于测量范围在3%LEL以下的试样）
4.7.1乙酸标准气体配比浓度为（6000±200）*10-6（体积分数）；见5

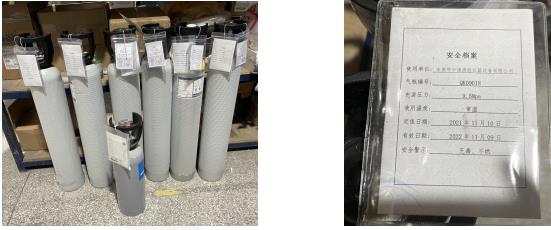

图3、我公司定制的标准气体 图4、定制标准气体安全档案

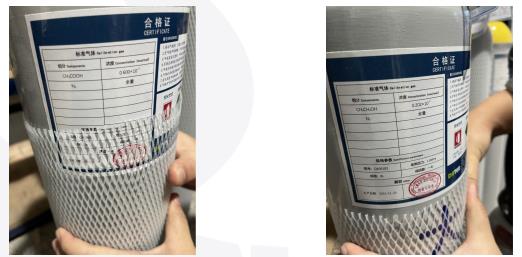

图5、乙酸标准气体 图6、乙醇标准气体
4.7.2乙醇标准气体配比浓度为（2000±200）*10-6（体积分数）；见6
4.8抗中毒性能试验：
4.8.1一氧化碳（CO)标准气体配比浓度为9.99*10-6 见图7
4.8.2六甲基二硅醚蒸气标准气体浓度为（10±3）*10-6 见图8
图7、CO标气 图8、六甲基二硅醚蒸气标气
4.8.3硫化氢标准气体

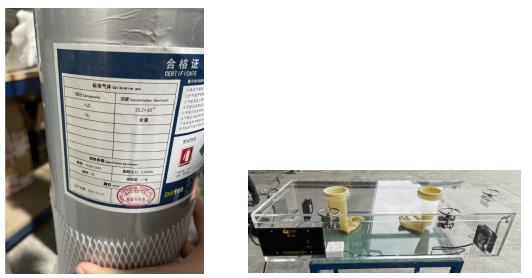

图9、H2S标准气体 图10、配比箱
4.8.4配比箱：适用于混合气体配比。采用风机对流搅拌；见图10
4.9响应时间试验：通入流量500L/min;见图11
4.10抗高浓度气体冲击性能试验；见图11

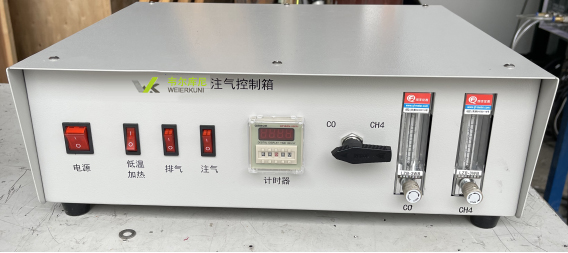

图11、流量控制箱
4.11防爆性能试验：在独立隔爆试验箱内进行；
4.12混合气体配比：采用真空泵+质量流量计+程式控制；
4.13控制系统：采用PLC+采集卡+触摸屏控制；
图12、控制部分
五、设备使用条件
5.1使用空间：
5.1.1总空间：长6米、宽4.55米（含操作、配比空间）、高3米以上；
5.1.2主箱体：长4750mm，宽95mm，高2350mm
5.1.3控制箱：长700mm，宽830mm，高1900mm
5.5.4制冷箱：长1000mm，800mm，高1150mm；
5.2总功率：AC380V,三箱五线制，35kw
5.3总重量：约4吨；
5.4具有通风透气的大空间 ；
5.5环境温度：5～35℃;
5.6环境湿度：≤85%R.H;
5.7现场需配置独立电源控制柜；
5.8现场需接自来水管
