西门子CM1241 RS232通讯模块

西门子CM1241 RS232通讯模块

发布商家
上海工智达电气技术有限公司
联系人
田子龙(先生)
电话
15221760199
手机
15221760199
价格
¥428.00/个

SIMATIC S7-1200 CM 1241 RS 232

订货号: 6ES7241-1AH32-0XB0


SIMATIC S7-1200, 通信模块 CM 1241, RS-232,9 针 Sub-D(插针), 支持自由端口


显示更少

更多产品资料





源系统配置结果配置名在PMD上的产品里程碑信息备件类型
QuickUpdateNotConfigurable1P.M300SN


连接超时参数

S7-1200 Mobus RTU通信网络中包含多个从站站点时,由于轮询的网络特性,只能同时读或写一个站点数据。因此有如下因素,会影响到最终整体的轮询时间:

1. 通信速率(波特率)设置时间

2. 每个站点的通信数据量

3. 站点数量

4. 通信距离

5. 各站点连接时间

无论是由于信号干扰,硬件质量引起的从站掉站或是由于工程需要暂时关闭站点,此时都会由于“各站点连接时间”的增加而使通信系统的轮询时间大大延长。在S7-1200的Modbus RTU通信中,主要有三个参数与“各站点连接时间”的设置相关。

1. 从站响应时间 RESP_TO

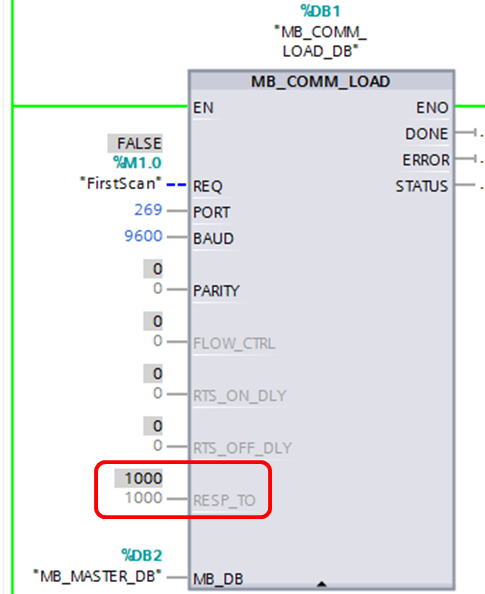

如图1所示,V2.x版本的MB_COMM_LOAD初始化块可设置从站响应时间RESP_TO参数:

设置单次连接从站的可响应时间,范围为5ms到65535ms(默认值为1000ms);即如从站在此时间段内未作出响应,则MB_MASTER将在发送指定次数的重试请求后终止请求并提示错误信息80C8。

图1. RESP_TO参数设置

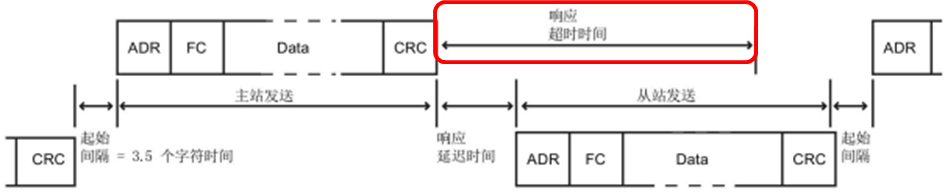

注意:如图2所示,Modbus从站的执行频率须至少小于RESP_TO设置的响应时间(需要考虑响应延迟时间),才可以正常通讯。
