S7-400 基于PROFIBUS总线的S7 单边通信（STEP7 v5.x）

1. 概述

S7协议是SIEMENS S7系列产品之间通讯使用的标准协议，其优点是通信双方无论是在同一MPI总线上、同一PROFIBUS总线上或同一工业以太网中，都可通过S7协议建立通信连接，使用相同的编程方式进行数据交换而与使用何种总线或网络无关。S7通信分为按组态方式可分为单边通信和双边通信，单边通信通常应用于以下情况：

· 通信伙伴无法组态S7连接

· 通信伙伴无法停机

· 不希望在通讯伙伴侧增加通信组态或程序

本文介绍S7-400基于PROFIBUS总线的S7单边通信的组态步骤。

实验环境，见表1。

序号	名称	订货号
1	CR3导轨	6ES7 401-1DA01-0AA0
2	PS407	6ES7 407-0KA02-0AA0
3	CPU414-3	6ES7 414-3XM05-0AB0
4	CPU315-2 DP	6ES7 315-2AH14-0AB0
5	PROFIBUS 标准电缆	6XV1 830-0EH10
6	RS485总线连接器	6ES7972-0BB42-0XA0
7	STEP7 V5.5 SP2
8	Windows XP SP3

表1

2. 组态

2.1配置S7-400站点

S7-400站点配置参见表2。

序号	说明	图示

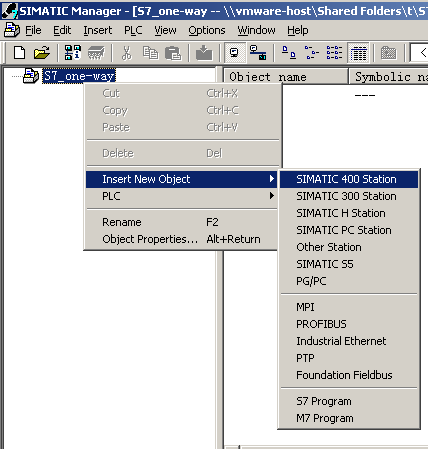

1.	创建新项目并在项目中插入S7-400站点

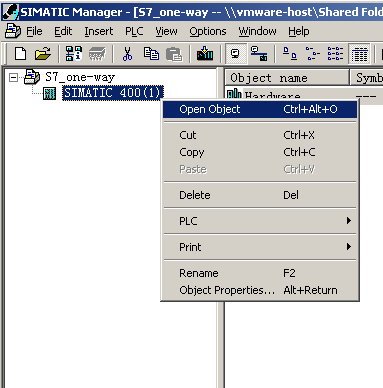

2.	打开硬件组态，组态S7-400站点

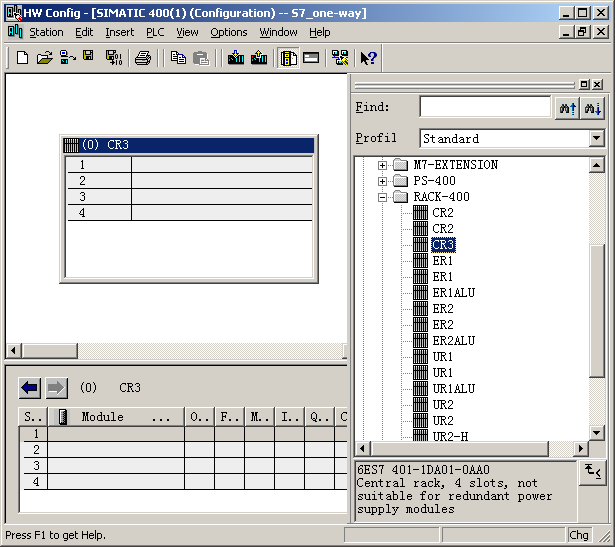

3.	在硬件目录中查找使用的导轨型号，并双击找到的导轨型号
4.	在硬件目录选择使用的电源，并拖拽到导轨的1号槽
5.	在硬件目录选择使用的CPU，并拖拽到导轨的3号槽，系统将自动弹出DP接口属性对话框

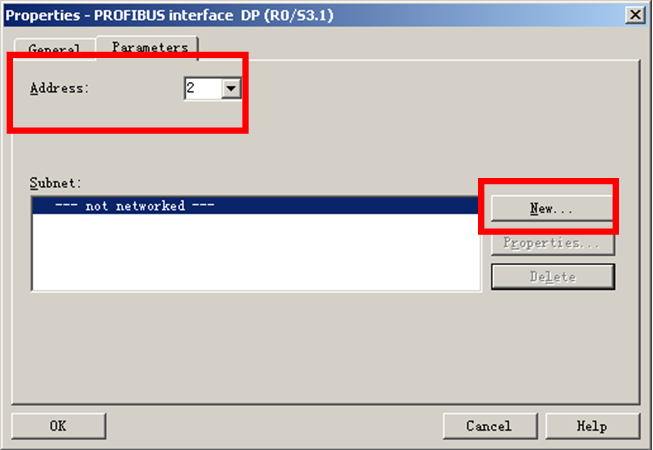

6.	在对话框Address下拉框中设置DP站地址为2，单击NEW按钮添加新子网
7.	添加子网PROFBUS(1)，单击选项页“Network Setting”

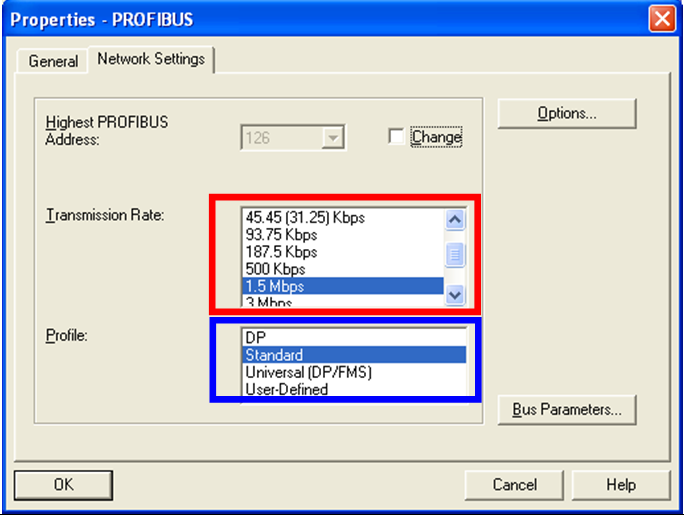

8.	选择PRFIBUS总线传输速率为1.5Mbps， Profile中选择Standard，单击所有属性对话框OK按钮
9.	编译保存S7-400站点硬件组态，下载到S7-400 CPU中
10.	从菜单栏Option下Configure Network命令进入网络组态界面

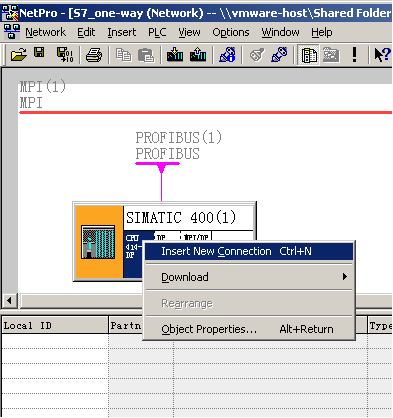

11.	如右图所示，右键单击CPU414-3DP，在弹出对话框中选择Insert New Connection命令，插入一个新连接

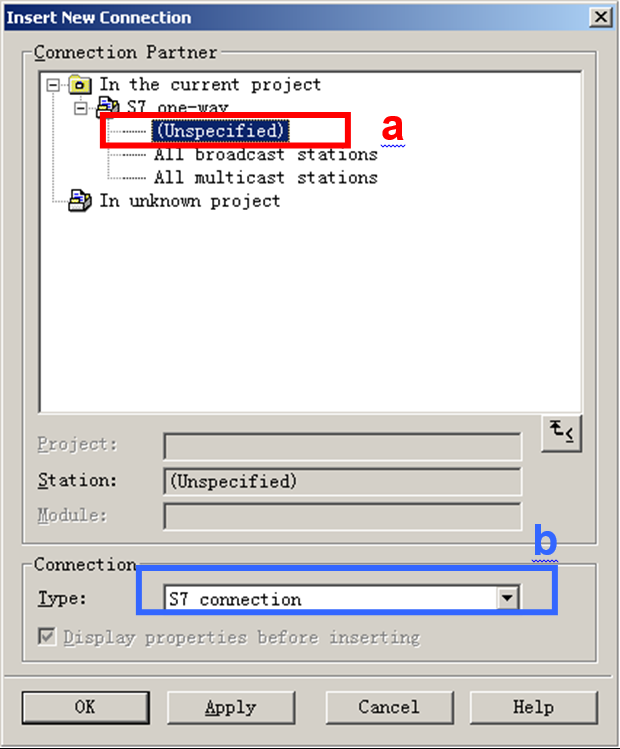

12.	a) 选择Unspecified连接伙伴， b) 连接类型菜单中选择S7 connection，单击OK按钮，弹出S7 connection属性对话框

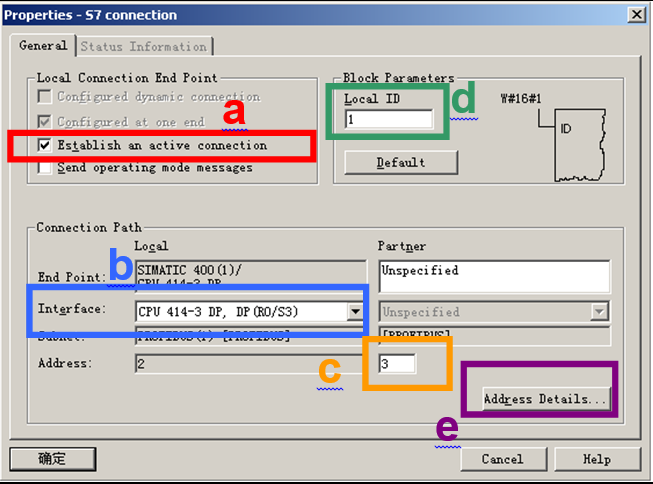

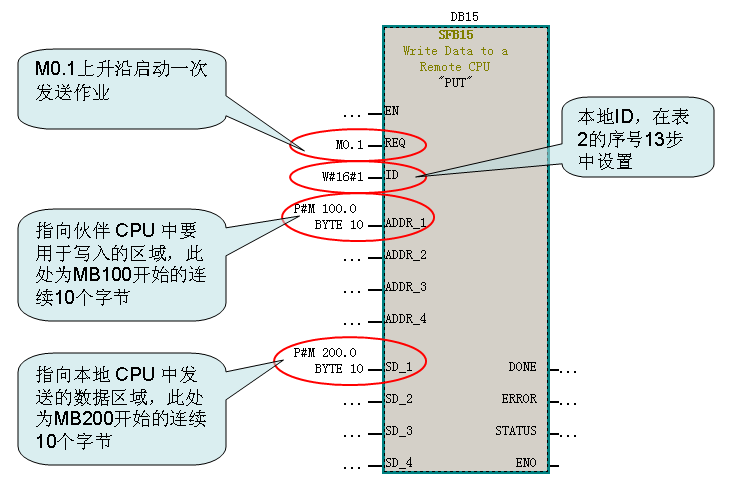

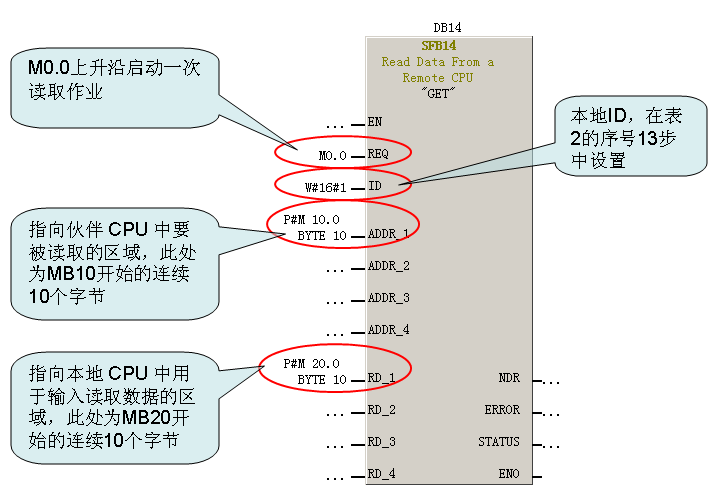

13.	S7 connection属性对话框设置： a) 选中Established an active connection b) Interface选择CPU414-3 DP，DP(R0/S3) c) 设置伙伴PROFIBUS地址3 d) 设置本地ID为1 e) 点击Address Details按钮
14.	Address Detail对话框设置 a) 设置安装CPU的机架号0 b) 设置安装CPU的插槽号，对于S7-300，CPU只能安装在2号槽 c) 设置连接资源号，对于S7单边连接，连接资源号总是3 设置完成后可看到伙伴TSAP为03.02，点击OK按钮关闭属性对话框
15.	点击编译保存图标，完成S7单边连接组态，并下载至S7-400 CPU中

表 2

2.2配置S7-300站点

S7-300站点配置参见表3。

序号	说明	图示

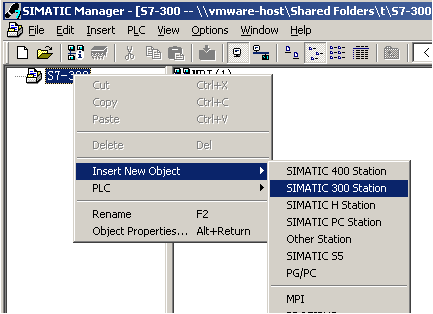

1.	创建新项目并在项目中插入S7-300站点

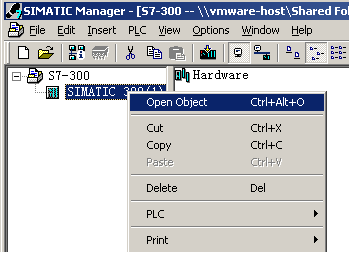

2.	打开硬件组态，组态S7-300站点

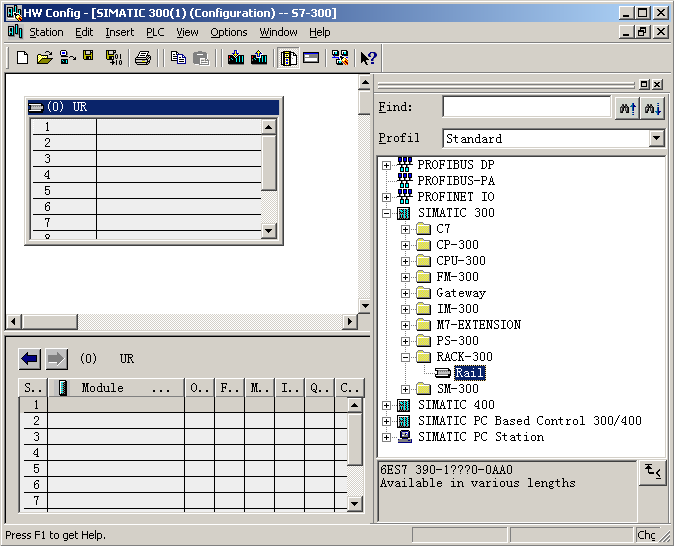

3.	在硬件目录SIMATIC-300，RACK-300下双击Rail，插入S7-300导轨

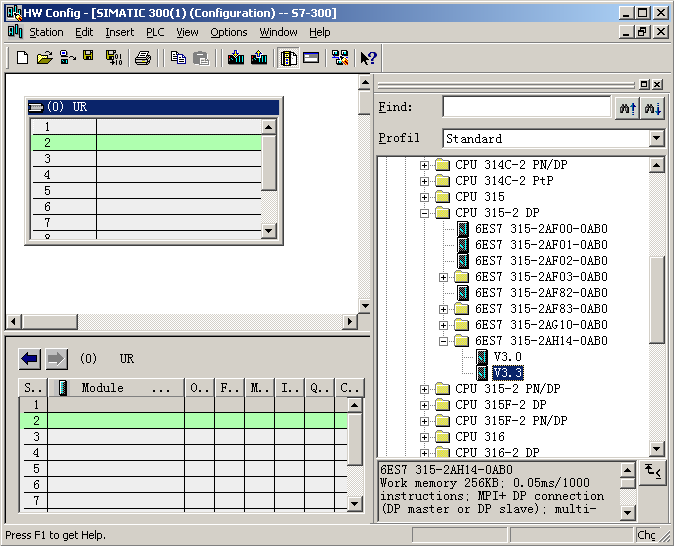

4.	在硬件目录选择使用的CPU，并拖拽到导轨的2号槽，系统将自动弹出DP接口属性对话框

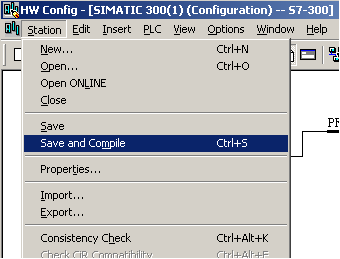

5.	参考表2序号6~8步骤，将CPU的 PROFIBUS DP地址设置为3，传输速率设置为1.5Mbps，Profile中选为Standard。编译保存完成S7-300站点组态，并下载到S7-300 CPU中
